Mapa kokpitu Bell 407 (vrtuľník)
Len pre simulátor. Nie je určené na reálne letectvo. Táto mapa je zatiaľ len hrubý prehľad miest, kde budeš pracovať.
Ako čítať polohy v návodoch
- Všetky smery sú z pohľadu pilota v ľavom sedadle, pozerajúceho dopredu.
- Hore / dopredu = smerom k čelnému sklu, dole / dozadu = smerom k tebe.
- Postupy sú napísané pre Bell 407 (vrtuľník) v MSFS 2024. Názvy a poloha spínačov sa môžu líšiť.
Prehľad: miesta, kde budeš pracovať
| Miesto | Čo na ňom je |
|---|---|
| Strop (overhead) | vpravo spínače BATT, GEN, AVIONICS MASTER, ENG ANTI ICE, PITOT HEATER, DEFOG, POS LT, ANTI COLL LT, osvetlenie; vľavo ističe (aj FUEL BOOST/XFR L a R); páka brzdy rotora |
| Prístrojová doska | klasické budíky (TRQ, MGT, NG, NR/NP, palivo, olej), letové prístroje; vpravo dole FADEC MODE a krytý spínač FUEL VALVE; vľavo hore ELT, vľavo dole testy FADEC OVSPD a HORN |
| Nad prístrojovou doskou | pás výstražných svetiel, tlačidlá LT TEST, FIRE DET TEST a FLOAT TEST |
| Stredová konzola | rádio, transpondér a navigácia Garmin (GPS/NAV/COM) |
| Kolektív (ľavá ruka) | otočný plyn (throttle): CLOSED, IDLE, FLY, tlačidlo START, IDLE REL |
| Cyklika a pedále | cyklika = smer letu, pedále = otáčanie; PEDAL STOP obmedzí ľavý pedál pri rýchlosti |
Tip: Bell 407 má motor riadený počítačom (FADEC). Štart spustíš tlačidlom START na kolektíve, otáčky rotora nastavíš otočením plynu do FLY.
Admin: Presné rozloženie panelov doplníme podľa screenshotov z hry. Do tej doby slúžia riadky Panel pri krokoch len ako orientácia.
Fotky kokpitu z hry

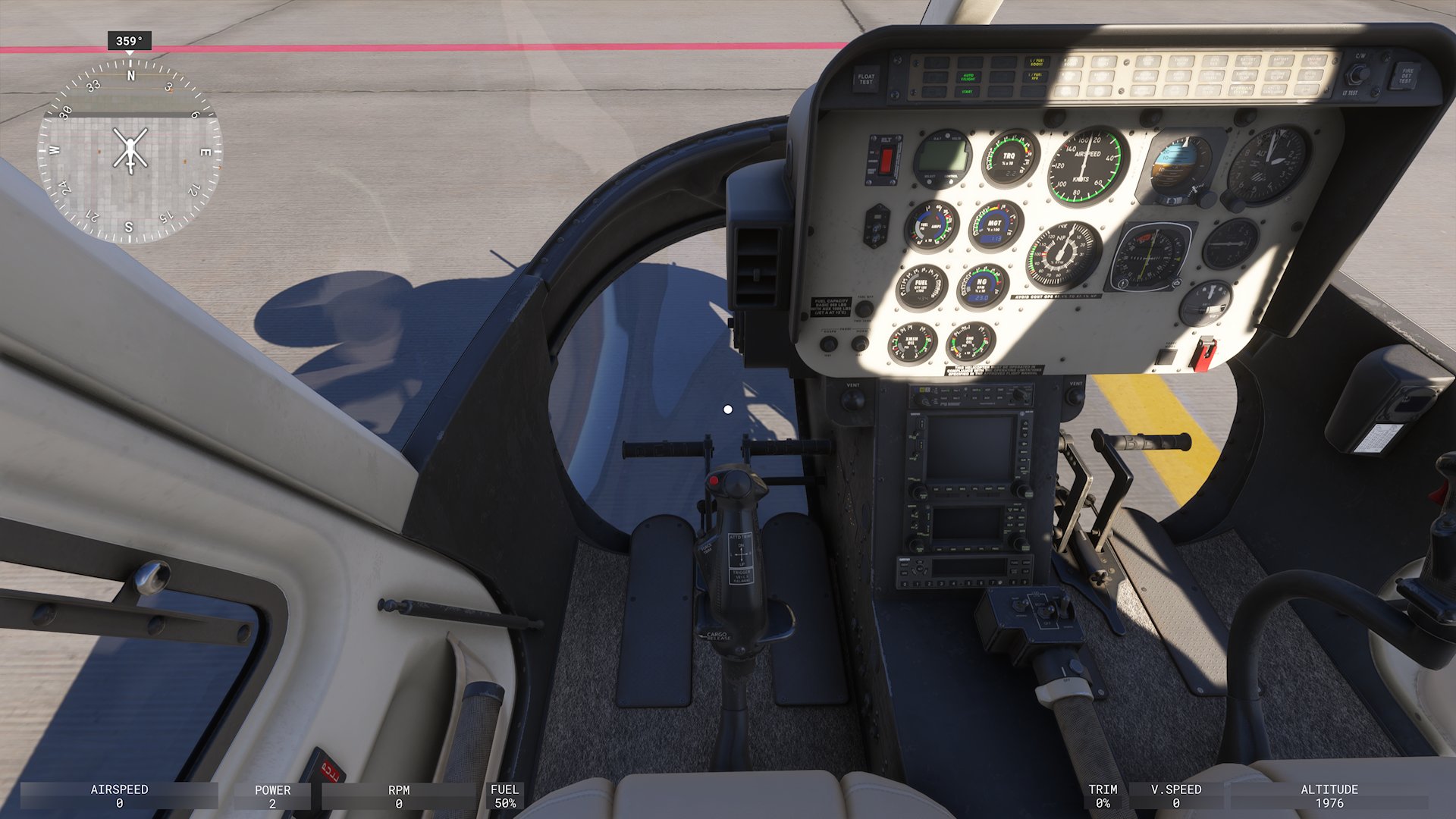

Pohľad z ľavého sedadla: prístrojová doska a kolektív

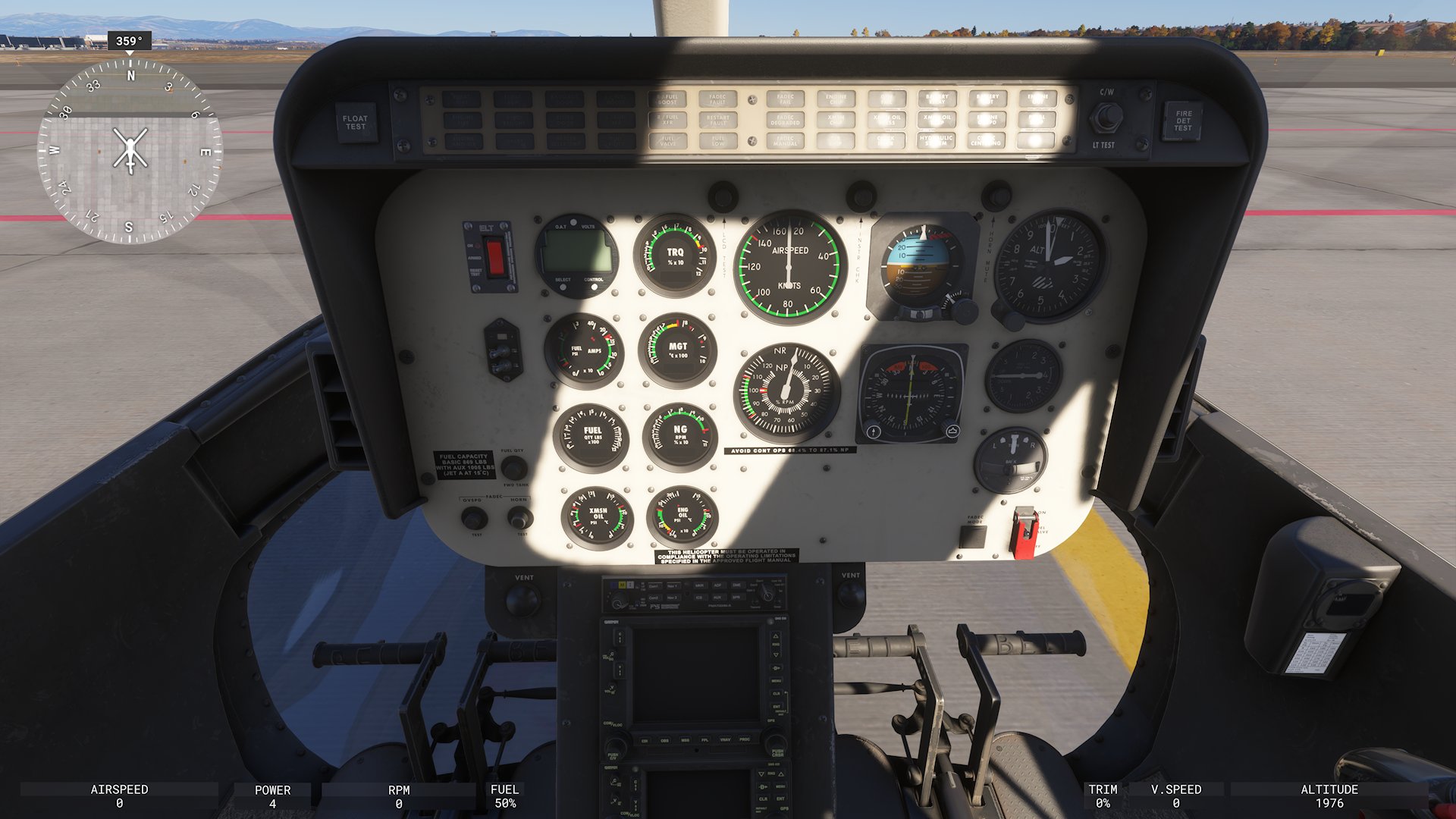

Prístrojová doska: klasické budíky a malá navigácia

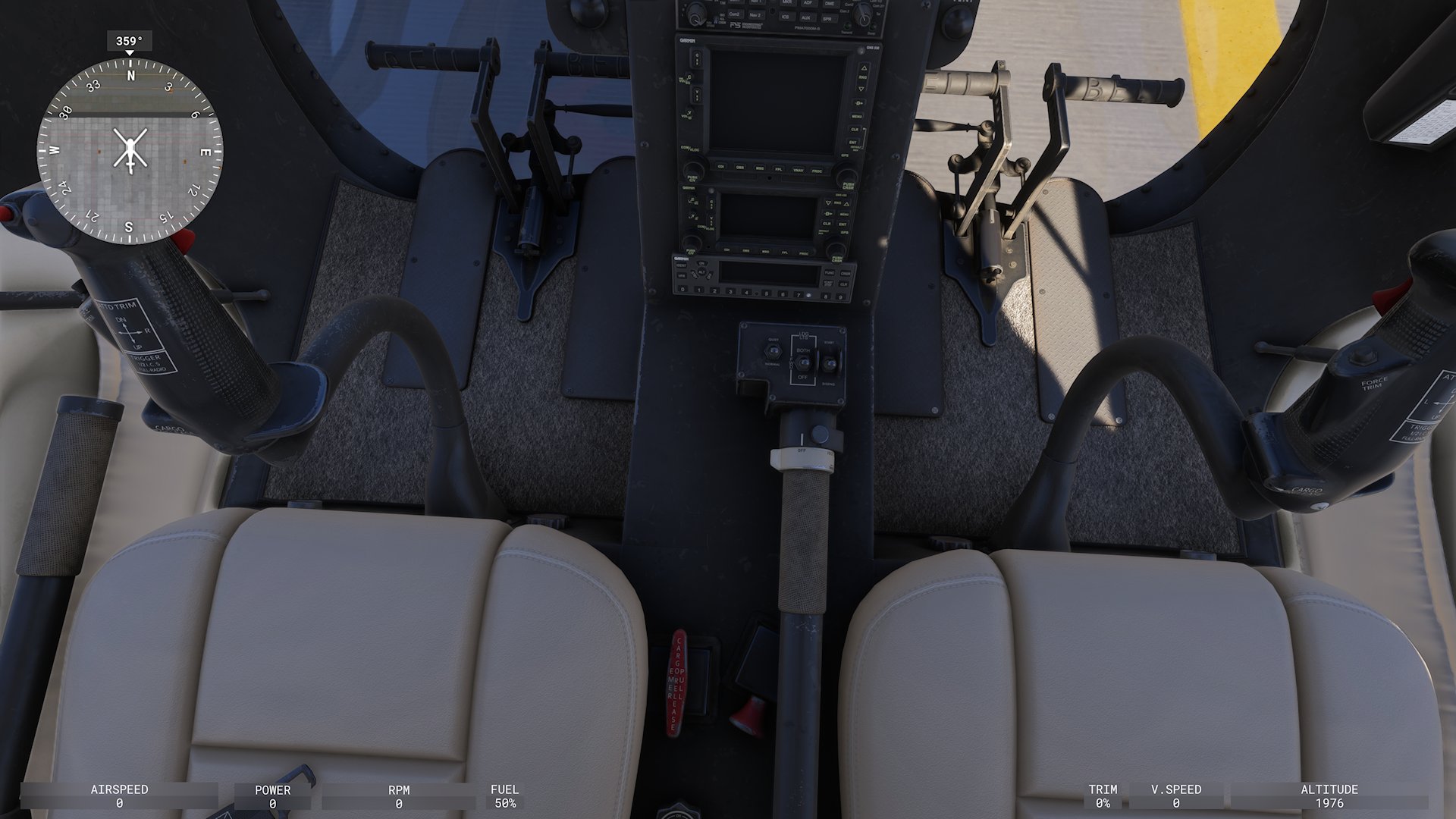

Stredová konzola a cyklika

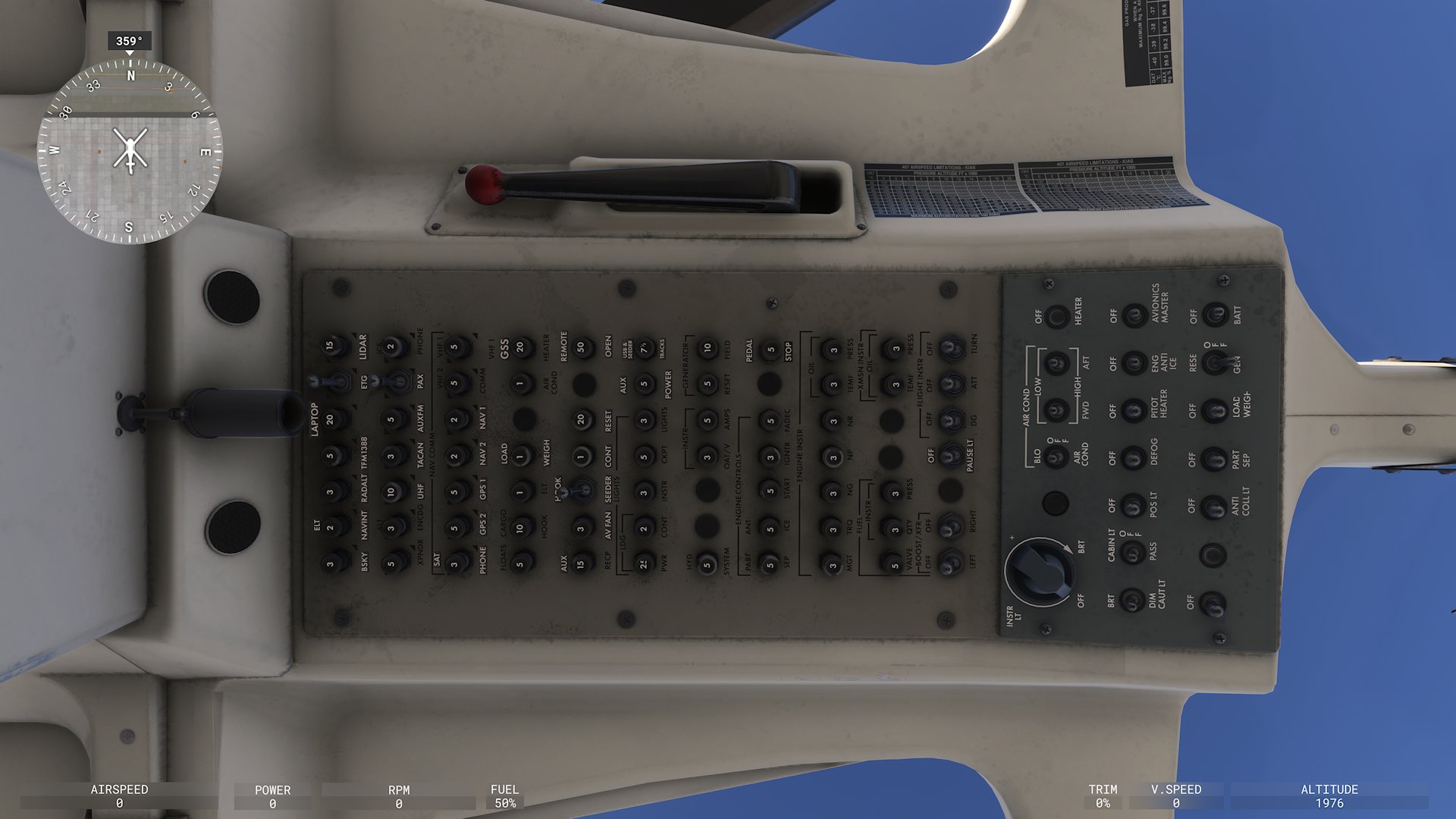

Overhead (strop): ističe a spínače
